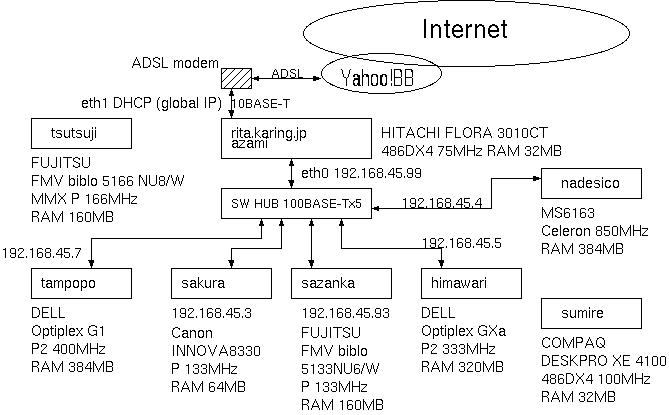

image of network tree of karing
   2022-03-31
   2017-06-12
   2014-09-20
   2013-05-10
   2006-12-09

ネットワーク構成、名前解決およびIPアドレスについて
当LAN(192.168.45.0/24)のデフォルトゲートウェイ(192.168.45.1)はIPoEルータ(NEC WR2600HS2)が担っており、このIPoEルータはHGW(ひかり電話ルータ NTT RX-600MI)を経由してインターネットに接続されている。ただし、外部からの接続はHGWが確立したPPPoE(IPv4)セッションをゲートウェイ(192.168.3.1)とする192.168.3.0/24のネットワークから行われており、当LANの公開サーバであるrita.karing.jpはこのネットワークにも属している。

karing.jpの名前解決はダイナミックDNS(mydns.jphttp://mydns.jp/)で行われており、IPアドレスは不確定である。また、逆引きに関してはGMO Internet,Inc.の管理下にあり、そのFQDNが取得される。

また、LAN内でもkaring.jpのドメイン名が与えられており、バックアップサーバ・tampopo(iris.karing.jp)がローカルな名前解決を行なっている。


各ホストの概要
rita.karing.jp
azami
このサーバ。2002年6月に当LANのメインサーバ、ルータとするために2,980円で購入。当時でも十分にゴミだったが、ある意味、運命の出会いであった。2002年6月にVine Linux 2.5をインストールし、当LANのメインサーバとして稼働開始。その後、2006年にSCSI環境の整備が進められ、2007年3月にはOSをVine 4.1へとアップデート、2013年3月にはVine 6.1へとアップデートした。その後、2022年3月にはGentoo Linux (kernel-5.15.26)へと刷新した。さらなる詳細は、techinfo.htmltechinfo2.htmltechinfo3.htmltechinfo4.html、参照のこと。

2022年12月の光回線導入に伴い、当LANにおけるデフォルトゲートウェイの任は終了したが、Webサーバ、メールサーバ、ファイルサーバとして依然重責を担う。

HITACHI FLORA 3010CT
CPU486DX4/75MHz
RAM32MB
on board videoWD90Cxx
on board soundESS 688
on board SCSIaha1510 (no pcmcia)
pcmciaVadem VGー468
Ethernet PC cardFujitsu FMV-J182A
Ethernet PC card3Com 3c589
HDDKomputerbay CompactFlash 32GB UDMA6
LCD9.8inch TFT 256color
SCSI DVD-RAMPanasonic LF-D200
OSGentoo Linux (kernel-6.1.12)


mimoza
現在のメインマシン、Latitude E4200。2021年3月に3,000円のジャンクとして購入。ExpressCardによるUSB3.x対応、on board 1GB+増設4GBの計5GBのRAMというCore2世代のノートには珍しいスペック、MicroSATAによるSSD、ジャンクでも劣化を感じさせないLEDバックライト、1kgを切る軽量コンパクトなボディと旧来の台形キートップのキーボードなどノートPCの一つの最終形態。この世代以降のアイソレーションキーボードや横長のアスペクト比のLCDには馴染めない身にとってはこの機体が許容できる数少ないノートPCである。

mimozaは常にノートPCに与えられるホストネームで、Latitude D610を皮切りにD420、D430、D520、D630などのLatitude DシリーズとFLORA 270EX、270Wが歴任した。Latitude Dシリーズはビジネス機としての完成度、製品資料の充実、タマ数などジャンクとしてとても扱いやすい機体であったが、64bitへの移行と陰極管バックライトLCDの劣化という時の流れには抗えず、静かに消えていった。

DELL Latitude E4200
CPUIntel Core2Duo/1.60GHz U9600
RAMon board 1GB + PC3 SODIMM 4GB total 5GB
on board videoIntel Mobile 4 Series Chipset Integrated Graphics
on board sound Intel 82801I (ICH9 Family) HD Audio
on board Ethernet cardIntel 82567LM Gigabit Network Connection
HDDDOGFISH SSD 256GB
ExpressCardRenesas Technology Corp. uPD720202 USB 3.0
WLAN CardIntel Dual Band Wireless-AC 7260
LCD1280x800 TFT
OSFedora Core 37 KDE



tampopo
iris.karing.jp
当ネットワークのバックアップサーバ、ONKYO TW2A-73Z9A。SIMフリールータによりバックアップ回線(aeon Mobile data SIM TYPE2)に接続している。当初、バックアップサーバは6枚切り食パンほどの大きさのEPSON Endeavor NP25S(Atom D525/1.80GHz 2016年12月 5,000円)で運用されていたが、CPUファンの音が少し気になったためこの無音のタブレットPCへ交替した(ONKYO TW2A-73Z9A with Fedora Core 34 KDE)。

ONKYO TW2A-73Z9A
CPUIntel Atom x5-Z8350/1.44GHz
RAMDDR3L SDRAM 2GB
on board videoIntel x5-E8000 Integrated Graphics Controller
on board soundrt5645
SSDToshiba 064G30 64GB/eMMC HS200
WifiBCM4356 802.11ac
bluetoothBCM4356A2(Ver 4.1)
LCDGoodix Capacitive TouchScreen, 1280x800 10.1
SD CardSDXC x1
USBxHCI 2.0 x1, 3.0 x1
USB 3.0 3port HUBVIA Labs, Inc. 3port + 1Gb LAN
internalASIX AX88179 USB 3.0 Gigabit Ethernet
port 1Logitec SATA 2TB external HDD
USB 2.0 4port HUBGenesys Logic, Inc. USB Hub, 4port
port 1Microsoft Corp. LifeCam HD-3000
port 2Ralink MT7601U Wireless Adapter
port 3PX-S1UD Digital TV Tuner
port 4USB 1.1 4port HUB
USB 1.1 4port HUB
port 1USB relay, HID device
port 2USB relay, QinHeng Electronics CH340
port 3temper (temperature meter)
OSFedore Core 37 KDE


hinagiku
ビデオサーバ、FRONTIER FRM909/23A。6,000円くらいのジャンクとして気まぐれに購入したものが流用された。内蔵videoを持たない既存のi7を内蔵videoのi3へと変更、これによりvideoカードを外し、PCIeスロットを一つ開けた。また、DVDを外し、5インチベイx2のスペースにHDDx3のリムーバブルラック(century BPN-DE230SS-BK)を入れ、2TBx3をRAID5 4TBとし、データ領域として運用している。

FRONTIER FRM909/23A
CPUIntel Core i3 550/3.20GHz
M.B.PEGATRON IPMIP-GS
chip setIntel H55
RAMDDR3 2GBx4
on board videoCore Processor Integrated Graphics Controller
on board LANIntel PRO/1000 82578DC
on board soundIntel 5 Series/3400 Series Chipset HDA
USB Card ReaderPanasonic 7A-Smart
HDDKINGSTON SQ500S37240G 240GB
TV caputur cardPLEX PX-W3PE4
TV caputur cardEarthSoft PT3
HDD software RAIDHITACHI HUA72302 2TBx3 (RAID5 4TB)
OSFedora Core 37 KDE



sazanka
nvmeをルートデバイスに持つ当LAN随一のハイスペックマシン、2020年 3月 6,000円で購入。nvmeからは起動できないため起動専用のUSBメモリを筐体内に装備している。使用頻度は低いが、最後の頼みの綱として重責を果たしている。

eX.COMPUTER unknown
CPUintel i5 3570K/3.40GHz
RAMDDR3 4GBx2 8GB
nvmeintel SSD 760p M.2 PCIEx4 256GB
on board video Intel IvyBridge GT2 [HD Graphics 4000]
DVD-ROMHL-DT-ST DVDRAM GH24NS95
on board soundRealtek High Definition Audio
on board ethernet cardIntel(R) 82579V Gigabit Network
USB card readerRealtek USB 3.0 Card Reader
USB 3.0 ex cardRenesas uPD720201 USB 3.0 Host Controller
USB 3.0 HDDlogitec USB 3.0 external HDD 2TB
OSFedora Core 37 KDE



sakura
2023年1月購入の新参マシン、Panasonic Let's Note CF-J10。10.1inchデイスプレイの小型ノートがUSB 3.0の世代で3,000円(税込み)はお買い得とつい衝動買い、無事、完動した。少し前、いわゆるネットブックに傾倒していたもののその貧弱なCPUパワーに閉口していた矢先だったのでそのマシンパワーに感動も一塩であった。これでネットブックはゴミとなった。

初代(CANON INNOVA Pentium/133MHz)は2000年2月に12,600円で購入したデスクトップ機で、初代メインマシンであった。二代目は2017年6月に5,000円で購入したEPSON Endeavor ST150E(Core i3 380M/2.53GHz)で前メインマシンであった。現sakuraはメインマシンとする予定はないが、メインマシンに匹敵するお気に入りとして命名された。

Panasonic Let's Note CF-J10
CPUIntel Core i3 2330M/2.2GHz
RAMPC3 SODIMM 4GBx2 8GB
HDDSUNEAST SE900 SSD 256GB
on board videoCPU internal
on board soundHDA Intel PCH
on board Ethernet cardRealtek RTL8168e/8111e 1000BASE-T
WifiIntel Dual Band Wireless-AC 7260
USBUSB3.0×1, USB2.0×2
SD CardRealtek RTS5209 PCIe Card Reader, SDXC
LCD10.1 WXGA 1366×768
OSFedora Core 37 KDE



sumire
当LANに現存する最古のマシン、2000年4月に2,100円にて購入。本来なら廃棄されているはずだが、当LANのメインサーバ・HITACHI FLORA 3010CT(486DX4/75MHz)の実験および検証環境として維持してある。

COMPAQ DESKPRO XE4100
CPU486DX4/100MHz
RAMSIMM 32MB
on board videoCOMPAQ AVGA 1MB
on board soundWindows Sound System
HDDSEAGATE ST380011A 80GB
Ethernet card3Com 3C509TP
SCSIAdapter AHA1510A
DVD-RAMMATSHITA DVD-RAM 9590
OSGentoo Linux (kenel-6.1.12)
